EH5729-3 派尔高护罩 EH5700系列防护罩

EH5700 系列防护罩
室外，大型
产品特性
• 全铝结构
• 气动弹簧，前开式顶盖
• 电缆接入封圈以及安装孔位于护罩的底部
• 安全用途的链锁
• 为室内外应用设计
• 用于固定安装架或者云台安装
• 专选部件包括 120 VAC 插座、预设镜头配线装置以及雨刷器

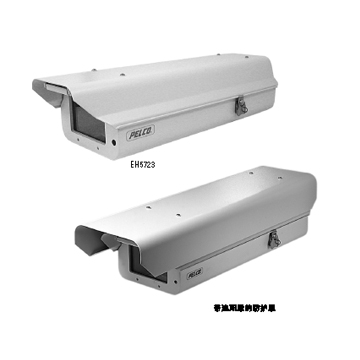

EH5700 系列为室内/室外型护罩，设计用于 Pelco 的中型以及重
型云台或固定安装架。铝制结构，长度为 58.42 厘米（23 英寸）
(EH5723) 和 73.66 厘米（29 英寸）(EH5729)，这些防护罩可接受带
有定焦镜头或电动变焦镜头的大型制式摄像机。
防护罩从后部打开。前开式盖子可极大地方便安装以及保养工
作，摄像机以及镜头需要调整时也很方便。当盖子完全打开时，
有一个独特的气推弹簧紧紧地将其固定住。盖子由侧接口的链
锁固定。必要的话，链锁也可使用适当大小的扣锁固定住以增
加其安全性。
所有型号都有一个可调整的摄像机滑板，带有一个可以卸下以
及倒置的内置高度提升块。EH5700 系列 防护罩有全套的附件，
包括风扇、加热器、窗口除雾器、遮阳罩、窗口雨刷器、预设镜
头配线装置、120 VAC 插座以及隔热材。
EH5700 系列 应用于固定安装架或安装到PT570 系列中的中型
云台或者 PT1250 系列的重型云台上。

EH5723 •
EH5723-1 • • • 105 瓦
EH5723-2 • • • 60 瓦
EH5723-3 • • • 85 瓦
EH5729 •
EH5729-1 • • • 105 瓦
EH5729-2 • • • 60 瓦
EH5729-3 • • • 85 瓦
注意：如果使用可选除霜器，将增加 30 瓦最大功耗.

重量单位重量运输重量
EH5723 4.98 千克（11 磅） 5.43 千克（12 磅）
EH5723-1,-2,-3 5.88 千克（13 磅） 6.79 千克（15 磅）
EH5729 7.24 千克（16 磅） 8.15 千克（18 磅）
EH5729-1,-2,-3 8.15 千克（18 磅） 9.06 千克（20 磅）
认证/等级评定/专利
• CE（EH5723-3 和 EH5729-3）
• UL/cUL 标准（除 230 VAC 型号）
• C-Tick
• 符合 NEMA 类型 3R 标准
• 美国专利 307,915
可选附件
风扇组件BK57-1  风扇组件，120 VAC，15 瓦
BK57-2 风扇组件，24 VAC，10 瓦
BK57-3  风扇组件，230 VAC，15 瓦
加热器组件HK57-1† 加热器组件，120 VAC，90 瓦
HK57-2  加热器组件，24 VAC，50 瓦
HK57-3  加热器组件，230 VAC，70 瓦
遮阳罩SS5723 用于 EH5723 系列防护罩的遮阳罩
SS5729 用于 EH5729 系列防护罩的遮阳罩
窗口WD57-1† 窗口除霜器，120 VAC，30 瓦
除霜器WD57-2† 窗口除霜器，24 VAC，30 瓦
WD57-3† 窗口除霜器，230 VAC，30 瓦
窗口WW5723-1†‡ 窗口除霜器，EH5723 系列，
雨刷器120 VAC，15 瓦
WW5723-2  窗口雨刷器，EH5723 系列，24 VAC，15 瓦
WW5723-3  窗口雨刷器，EH5723 系列，230 VAC，15 瓦
WW5729-1  窗口雨刷器，EH5729 系列，120 VAC，15 瓦
WW5729-2  窗口雨刷器，EH5729 系列，24 VAC，15 瓦
WW5729-3 窗口雨刷器，EH5729 系列，230 VAC，15 瓦
其它O/I-PCB 附件接口板；温控器控制加热器，风扇，
以及除霜器运转（每个防护罩需要一个）。
O/I-LPP† 预置位镜头配线装置
O/I-插座† 120 VAC 方便电气插座
TI57 隔热材，EH5723/EH5729 系列
建议使用的装配架
基座MM22 中型基座安装架；最大负载 18.14 千克
（40 磅）
PM2000， 基座安装架；最大负载为
PM2010§ 56.6 千克（125 磅）
墙壁EM22 中型墙壁安装架；最大负载为 18.14 千克
（40 磅）
WM2000§ 墙壁安装架；最大负载为 33.97 千克
（75 磅）
适配器AH2000 可调整旋转头
建议使用的云台
PT570 系列中型云台，120 VAC 或 24 VAC；
最大负载为 18.14 千克（40 磅）
PT1250 系列重型云台，120 VAC 或 230 VAC；
最大负载 45.4 千克（100 磅）
假设镜头调至最大。
这些附件都在工厂使用插入式接头配线，用于 O/I-PCB。所有的 -1/-2/-3
型号都包括有 O/I-PCB。如与基本型防护罩（EH5723 或 EH5729）一起使
用这些附件，则必须订购一个 O/I-PCB。
仅限于工厂安装的任选附件；有关供货情况请与工厂联系。
§用于 AH2000 可调整旋转头。
