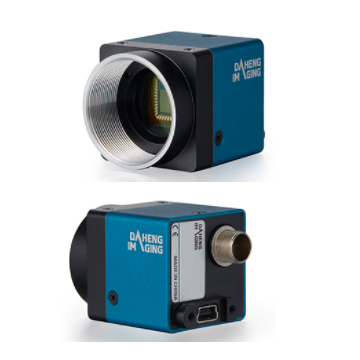

MER-030-120UC 面阵相机MER-U系列
水星（MERCURY）家族的MER-U系列USB2.0接口数字相机是大恒图像自主研发的比较成熟的
面阵相机产品，安装、使用方便。该系列相机外壳小巧、价格实惠，采用多款CCD或CMOS感光
芯片，提供多种分辨率、帧率的相机型号可选。MER-U系列相机提供线缆锁紧装置，
能稳定工作在各种恶劣环境下，是高可靠性、高性价比的工业数字相机产品。
适用于工业检测、医疗、科研、教育、公安、安防以及办公自动化等领域。
结构紧凑，小巧轻便，坚固耐用
1/4”全局曝光 CCD 传感器
兼容GenICam ™
USB2.0 接口
30 万像素
光耦隔离的1 入1 出I/O 接口，2 路可编程GPIO
价格极具竞争力
水星 (MER-U) 系列数字USB2.0 相机是大恒图像自主研发的成熟的面阵工业数字相机，外形尺寸仅为
29mm×29mm×29mm，对于相机尺寸要求苛刻的用户将会是一个不错的选择。
MER-030-120UC 采用全局曝光的Sony ICX618 CCD 感光芯片，通过USB2.0 数据接口进行图像数据的
传输，并集成I/O (GPIO) 接口，提供线缆锁紧装置，能稳定工作在各种恶劣环境下，是高可靠性、高性价比
的工业数字相机产品。
MER-030-120UC 性能出色、设计小巧、安装及使用方便，适合各种典型机器视觉应用，如：表面检测、
定位、缺陷检测、测量、OCR、一维码和二维码读取等，也适合各种桌面应用，如显微镜应用、证件拍照等
功能特性
■　支持自定义ROI，降低分辨率可提高帧率
■　增益、曝光时间及白平衡可编程设置
■　自动增益、自动曝光、自动白平衡
■　三种工作方式：连续采集 / 软触发采集 / 外触发采集
■　可输出闪光灯同步信号实现曝光与补光的精确同步
■ 采集速度级别可调，优化多机同时采集传输
■ 提供硬件加密功能
■　坚固的全金属外壳和线缆锁紧装置
■ 支持热插拔
■　支持GenICam ™，可直接连接HALCON、MERLIC、LabVIEW 等第三方软件
■　符合CE 、RoHS 认证
■　驱动已针对32bit / 64bit Windows 优化，并支持Linux 操作系统
■　免费的SDK 和丰富的二次开发实例源码

型号 分辨率 帧率(fps) 传感器 像元尺寸 数据接口 光谱
MER-030-120UC 656×492 120 1/4" ICX618 Global shutter CCD 5.6μm USB2.0 彩色
MER-040-60UC 752×480 60 1/3" MT9V032 Global shutter CMOS 6.0μm USB2.0 彩色
MER-040-60UM 752×480 60 1/3" MT9V032 Global shutter CMOS 6.0μm USB2.0 黑白
MER-125-30UC 1292×964 30 1/3" ICX445 Global shutter CCD 3.75μm USB2.0 彩色
MER-130-30UM 1280×1024 30 1/1.8" MT9M001 Rolling shutter CMOS 5.2μm USB2.0 黑白
MER-310-12UC 2048×1536 12 1/2" MT9T001 Rolling shutter CMOS 3.2μm USB2.0 彩色
MER-500-7UC 2592×1944 7 1/2.5" MT9P006 Rolling shutter CMOS 2.2μm USB2.0 彩色
