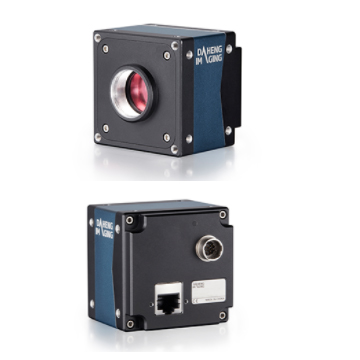

MARS-1231-46G5C-P 面阵相机大恒图像MARS-G5-P系列
5GigE接口，高分辨率，高传输带宽，高清晰度，低噪声

火星家族5GigE（MARS-G5-P）系列是大恒图像新推出的高传输带宽、
大靶面PoE工业数字相机，相机通过5GigE数据接口进行图像数据的传输，
支持多种传输速率切换，最大传输速率可达5Gbit/s，显著提高了传输带宽。
并且相机还支持Power over Ethernet，集成I/O（GPIO）接口，
提供多种采集方式且支持多种功能。相机结构紧凑坚固，性价比高、
安装及使用方便，分辨率高、清晰度高、噪声低，适用于工业检测、轨道交通、科研、3D重构、
教育及医疗等领域。
传输速度快，性能稳定
光耦隔离的1 入1 出I/O 接口，2 路可编程GPIO
价格极具竞争力
兼容GenICam™ 和GigE Vision®
5GigE 接口，支持PoE
1.1" 全局曝光CMOS 传感器
1230 万像素
火星MARS-G5-P 系列相机是大恒图像最新推出的高传输带宽工业数字相机，具有高分辨率、高清晰度、
低噪声等特点。
MARS-1231-46G5M/C-P 采用Sony IMX253 CMOS 感光芯片，通过5GigE 数据接口进行图像数据的传输，
最大传输速率可达5Gbit/s，支持Power over Ethernet，并集成I/O (GPIO) 接口，提供线缆锁紧装置，能稳定
工作在各种恶劣环境下，是高可靠性、高性价比的工业数字相机产品。
MARS-1231-46G5M/C-P 外形坚固、性能出色、价格实惠、安装及使用方便，适用于工业检测、医疗、科研、
教育以及安防等领域。
功能特性
■　支持Power over Ethernet（PoE，兼容IEEE802.3af 标准）
■　支持自定义ROI，降低分辨率可提高帧率
■　增益、曝光时间及白平衡可编程设置（白平衡功能仅对彩色相机有效）
■　自动增益、自动曝光、自动白平衡（自动白平衡仅对彩色相机有效）
■　三种工作方式：连续采集/ 软触发采集/ 外触发采集
■　支持参数组功能
■　支持像素抽样功能
■　支持黑电平调节，调整图像亮度
■　支持坏点校正功能
■　支持调节包长、包间隔、预留带宽, 优化多机同时采集传输
■　支持1Gbit/s、2.5Gbit/s 和5Gbit/s 不同传输速率切换
■　符合CE 和RoHS 认证
■　支持GenICam™ 和GigE Vision®，可直接连接HALCON、MERLIC、LabVIEW 等第三方软件
■　驱动已针对32bit / 64bit Windows 优化，并支持Linux、ARMv7、ARMv8 和Mac OS 等操作系统及架构
■　免费的SDK 和丰富的二次开发实例源码
性能规格
型号 MARS-1231-46G5M/C-P
接口  5GigE
分辨率 4096(H) × 3000(V)
帧率  47 fps
传感器   1.1", global shutter Sony IMX253 CMOS
像素尺寸 3.45 μm × 3.45 μm
像素深度 8bit、10bit
光谱  黑白 / 彩色
曝光时间  21μs~1s
机械规格
重量 305g
尺寸 53.2(W)×62(H)×62(L)mm，不含镜头接口
电气规格
供电接口 12~24V DC ( 通过12-Pin 接口) 或PoE
I/O 接口 带屏蔽工业接口，1 入/1 出，2 路GPIO
数据接口 RJ45，带紧固螺口
功率 <9W@12VDC，<10.5W@PoE
环境规格
工作温度 0℃ ~ +45℃
存储温度 -20℃ ~ +70℃
工作湿度 10% ~ 80%
光学规格
镜头接口 C 口
管脚信号颜色说明
1 Line0+ 绿光耦输入正
2 GND 蓝相机电源地、GPIO 地
3 Line0- 灰光耦输入负
4 POWER_IN 紫相机外接电源，+12V DC~+24V DC
5 Line2 橙GPIO 输入/ 输出
6 Line3 粉GPIO 输入/ 输出
7 Line1- 白绿光耦输出负
8 Line1+ 白蓝光耦输出正
9 NC1 白灰未连接，保留
10 GND 白紫相机电源地、GPIO 地
11 NC2 白橙未连接，保留
12 NC3 白粉未连接，保留
型号 分辨率 帧率(fps) 传感器 像元尺寸 数据接口 光谱 操作
MARS-1231-46G5C-P 4096×3000 47 1.1" IMX253 Global shutter CMOS 3.45μm 5GigE 彩色
MARS-1231-46G5M-P 4096×3000 47 1.1" IMX253 Global shutter CMOS 3.45μm 5GigE 黑白
