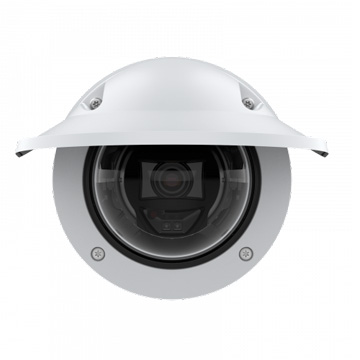

AXIS P3265-LVE 02328-001 安讯士室外红外半球摄像机
镜头焦距 3.4 - 8.9 / 9 - 22 mm
水平视野 100-36 / 35-15 °
垂直视野 53-20 / 19-9 °
AXIS P3265-LVE 9 mm AR, AU, BR, CN, EU, JP, KR, UK, US
02328-001
AXIS P3265-LVE 9 mm IN
02328-113
AXIS P3265-LVE 22 mm AR, AU, BR, CN, EU, JP, UK, US
02333-001
AXIS P3265-LVE 22 mm IN
02333-113
LED 指示灯
LED 状态指示灯 指示
不亮
连接和正常工作。
绿色
启动完成后，将显示稳定的绿色 10 秒，以表示正常工作。
琥珀色
在启动期间常亮。 在固件升级过程中或重置为出厂默认设置时闪烁。
橙色/红色
如果网络连接不可用或丢失，则呈橙色/红色闪烁。
SD 卡插槽
注意
SD 卡受损风险。 插入或取出 SD 卡时，请勿使用锋利的工具、金属物体或用力过大。 使用手指插入和取出该卡。
数据丢失和录制内容损坏的风险。 移除 SD 卡之前，请从设备的网页接口上卸载 SD 卡。 产品运行时，请勿取出 SD 卡。
本设备支持 microSD/microSDHC/microSDXC 卡。
有关 SD 卡的建议，请参见 axis.com。
microSD、microSDHC 和 microSDXC 徽标是 SD-3C LLC 的商标。microSD、microSDHC、microSDXC 是 SD-3C, LLC 在美国和/或其他国家/地区的商标或注册商标。
按钮
控制按钮
控制按钮用于：
将产品恢复至出厂默认设置。 请参见重置为出厂默认设置。
连接器
网络连接器
采用以太网供电 (PoE) 的 RJ45 以太网连接器。
音频连接器
用于音频输入和输出的 4 针脚接线盒。
功能 针脚 备注
接地 1 接地
环形电源 2 12 V 用于外部电源
Microphone/线路输入 3 Microphone（模拟或数字）或线路输入（单声道）。 5 V 麦克风偏置可用。
线路输出 4 线路级音频输出（单声道）。 可连接到公共广播 (PA) 系统或带有内置功放的有源扬声器。
I/O 连接器
使用 I/O 连接器连接外部设备，并结合应用移动侦测、事件触发和报警通知等功能。 除 0 V DC 参考点和电源（12 V DC 输出）外，I/O 连接器还提供连接至以下模块的接口：
数字输入 –
用于连接可在开路和闭路之间切换的设备，例如 PIR 传感器、门/窗磁和玻璃破碎侦测器。
监控输入 –
可侦测数字输入上的篡改。
数字输出 –
用于连接继电器和 LED 等外部设备。 已连接的设备可由 VAPIX® 应用程序编程接口、通过事件或从设备网页接口进行激活。
4 针接线端子
功能 针脚 备注 规格
DC 接地 1  0 V DC
DC 输出 2 可用于为辅助设备供电。
备注： 此针脚只能用作电源输出。 12 V DC
最大负载 = 25 mA
数字输入或监控输入 3 连接至针脚 1 以启用，或保留浮动状态（断开连接）以停用。 要使用监控输入，则安装线尾电阻器。 有关如何连接电阻器的信息，请参见连接图。 0 至最大 30 V DC
数字输出 4 启用时内部连接至针 1（DC 接地），停用时保留浮动状态（断开连接）。 如果与电感负载（如继电器）一起使用，则将二极管与负载并联连接，以防止电压瞬变。 0 至最大 30 V DC，开排水管，100 mA
Example
DC 接地
DC 输出 12 V，最大 25 mA
监控输入
数字输出
